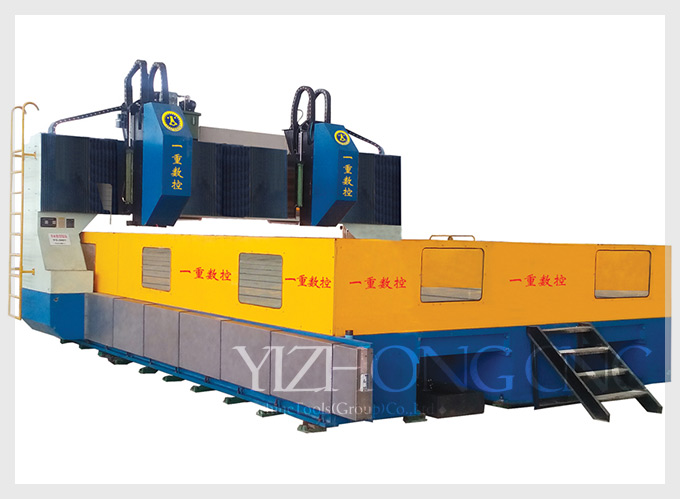

本设备主要有床身工作台、移动式龙门、数控垂直滑枕式钻削动力头、液压系统、数控控制系统组成。

1、床身工作台

床身系焊接钢结构，床身经人工时效热处理去应力退火处理，消除内应力。

   2、移动式龙门

龙门系焊接钢结构，经热处理去应力退火处理。在龙门前侧安装有两条超高承载力的直线滚动导轨副。

3、数控滑台

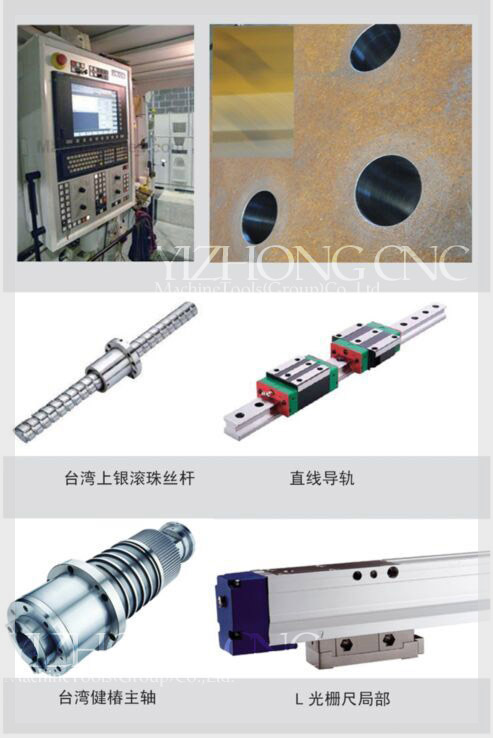

数控滑台Z方向由伺服电机经同步带和滚珠丝杠副驱动钻削动力头快进、工进、快退、停止等动作。

4、钻削动力头

动力头配备变频或伺服电机，大扭矩。

5、液压系统

机床配备液压系统，用以保护滑台的动平衡和主轴液压松刀。

6、全数字数控系统控制

本机床数控系统采用FAGOR805i系统，并配有RS232接口和lcd液晶显示屏。

注：可按照客户要求改变技术参数。
